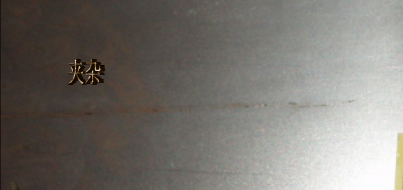

-
表面夹杂缺陷名称:表面夹杂定义与外观:冷轧基板皮下或表面非金属夹杂、夹渣在冷轧加工过程中破裂而暴露在钢带表面,一般呈点状、块状、线状或长条状无规律的分布在薄板的表面。其...12-22
-

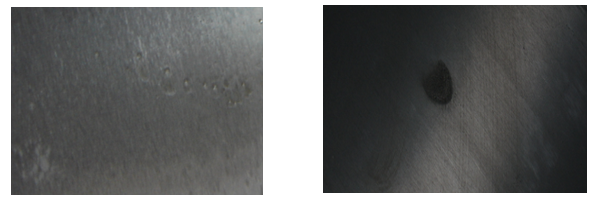

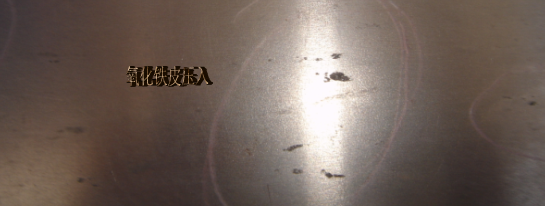

氧化铁皮压入缺陷名称:氧化铁皮压入定义与外观:热轧过程中氧化铁皮压入带钢表面,或者带钢表面的氧化铁皮在酸洗工序中没有被完全洗净,也可能由于氧化铁皮压入留下的印点在冷轧过程中...12-22
-
压痕缺陷名称:压痕(压印、压坑)定义与外观:钢带表面无周期性分布的凹凸印痕称压痕。 成因:●异物压入,脱落后形成凹坑;●搬运钢卷过程中造成的机...12-22
-

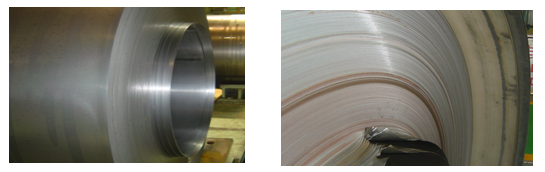

溢出边缺陷名称:溢出边定义与外观:钢带卷取时,边缘形成的端面参差不齐,一圈比一圈突出,继而一圈比一圈凹进,连续不断。 成因:●钢卷从卷取机上推下...12-22
-
卷取擦伤缺陷名称:卷取擦伤定义与外观:钢带表面沿轧制方向呈不规则的短簇状分布的线状、点状、块状损伤缺陷称擦伤。平整擦伤较平滑,精整擦伤有手感,有金属亮泽。 &...12-22
-

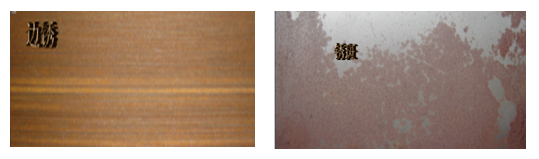

锈蚀缺陷名称:锈蚀定义与外观:锈蚀是带钢表面呈不规则的点状、块状、条片状的锈斑,绣蚀轻者颜色为淡黄色,较严重者为黄褐色或红色,严重的可呈黑色,表面粗糙,可出现在带钢...12-22
-

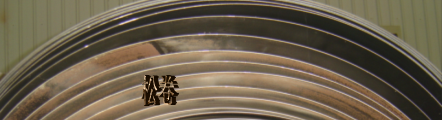

松卷缺陷名称:松卷定义与外观:钢卷未卷紧,层与层之间有明显间隙的现象称松卷。 成因:●卷取张力设定不合理,或卷取机能力不足;●钢带...12-22
-

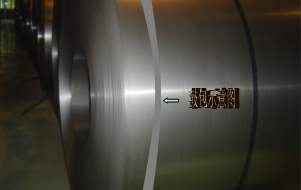

凸包缺陷名称:凸包(起筋、隆起、鼓包)定义与外观:钢带卷取后局部隆起的现象称凸包。轻微的凸包在卷取过程中可见,但在卷取张力消除后消失,严重的凸包用手触摸有明显的凸起...12-22
-
厚度不合缺陷名称:厚度不合定义与外观:钢带的实际厚度超出标准规定的允许偏差称厚度不合。厚度不合有超薄和超厚两种。 成因:●轧制厚度设定不合理;●原...12-22
-

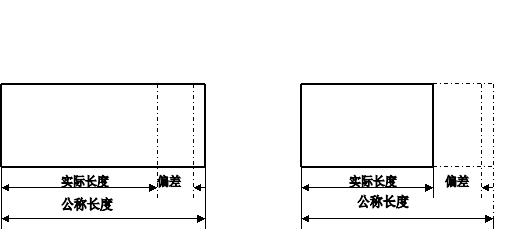

长度不合缺陷名称:长度不合定义与外观:钢板实际长度超出标准或合同中规定的允许偏差值称长度不合。长度不合有长尺和短尺两种。成因:●飞剪剪切长度设定不当;●矫直机压下不良,...12-22
-

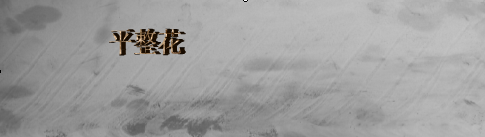

平整纹缺陷名称:平整纹定义和外观:缺陷呈羽纹状,是平整过程中出现的线痕,可分布在钢带的局部或布满整个带宽。 成因:带钢在辊缝中的不均匀延伸造成;...12-22
-
孔洞缺陷名称:孔洞定义及外观:孔洞是材料非连续的贯穿带钢上下表面的缺陷,在轧制过程中带钢断面内部疏松,该处应力超过材料的变形极限(如塑性),材料撕裂产生孔洞,带钢越...12-22
-

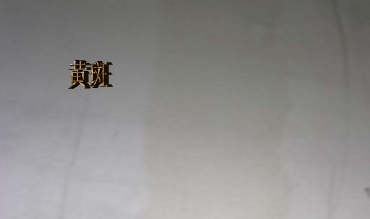

黄斑缺陷名称:黄斑定义与外观:一般分布在带钢中部,对称的分布在钢带的上下表面,呈黄色,一条或多条成带状分布,严重的贯穿带钢的全长;目前只发生在镀锌线作分卷线生产的时...12-22
-

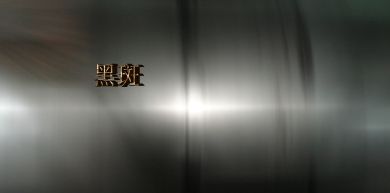

黑斑缺陷名称:黑斑定义与外观:黑斑是产生于酸轧的乳液斑迹,经退火还原后表面积碳,一般分布在带钢中部,对称的分布在钢带的上下表面,呈黑色,一条或多条成带状分布,严重的...12-22
